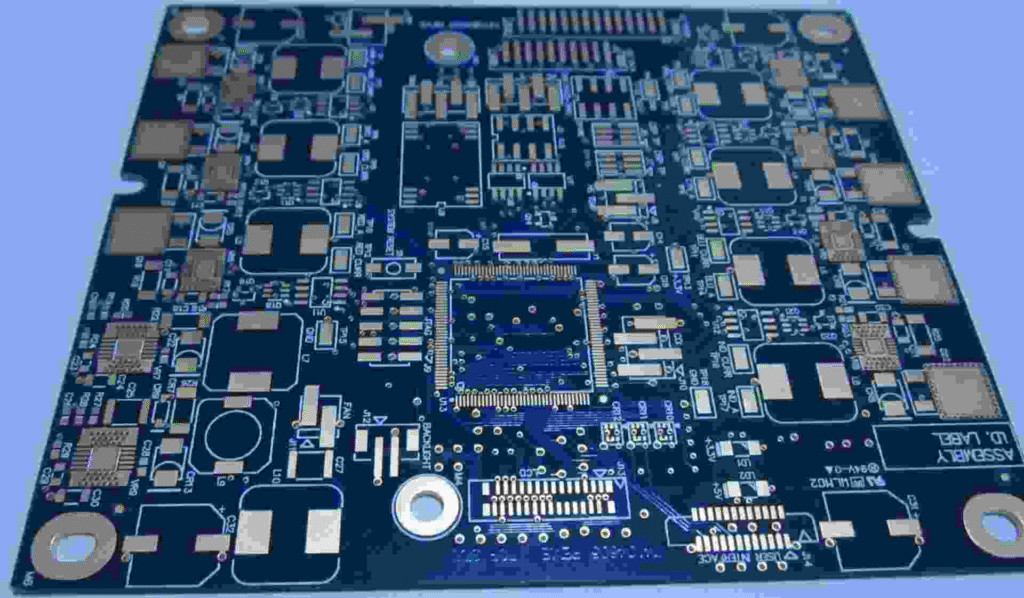

PCB如何选择

理解PCB的基础分类与结构
PCB的选择始于对其基础结构的理解。常见的PCB按层数可分为单面板、双面板和多层板。单面板仅有一层导电铜箔，适用于简单电路；双面板正反两面均可布线，适合中等复杂度的设计；多层板通过层压技术叠加多个导电层（如4层、6层或更多），能够满足高速信号传输、电磁屏蔽等高端需求。选择层数时，需综合考虑电路复杂度、信号完整性要求及预算限制。

基材是决定PCB性能的另一核心因素。常见的基板材料包括FR-4（玻璃纤维环氧树脂）、金属基板（如铝基板）和高频材料（如聚四氟乙烯）。FR-4成本低、机械强度高，适用于大多数通用场景；金属基板散热性能优异，适合LED照明或大功率设备；高频材料介电损耗低，专为射频、微波等高频电路设计。

关键参数对性能的影响分析
铜箔厚度直接影响电流承载能力和散热效率。标准厚度有1盎司（35μm）、2盎司（70μm）等选项。对于大电流场景（如电源模块），需选择更厚的铜箔以减少线路发热；高密度布线则可能需要较薄的铜箔以提高蚀刻精度。此外，铜箔表面粗糙度会影响高频信号的传输损耗，需根据信号频率权衡选择。

阻焊层（Soldermask）和丝印层（Silkscreen）是PCB表面工艺的重要组成部分。阻焊层不仅保护铜箔免受氧化，还能防止焊接短路。常见的绿色阻焊成本最低，而黑色、白色等特殊颜色可能需额外费用。丝印层用于标注元器件位置，若对标识清晰度要求较高（如精密仪器），需选择高分辨率油墨。

表面处理工艺的选择策略
表面处理工艺直接影响焊接质量和长期可靠性。常见工艺包括：

1. 喷锡（HASL）：成本低、焊接性好，但表面平整度较差，不适合高密度焊盘。
2. 化学沉金（ENIG）：表面平整，抗氧化能力强，适用于BGA封装等精密焊接，但成本较高。
3. 沉锡（Immersion Tin）：环保性好，适合柔性板，但储存周期短。
4. OSP（有机保护膜）：成本最低，但需在焊接前保持表面清洁，适合快速生产的消费电子产品。

选择时需结合焊接方式（如回流焊或手工焊）、存储周期及预算综合考量。例如，工业控制设备推荐使用ENIG工艺以确保长期稳定性，而批量生产的家电可优先考虑OSP。

制造商资质与品控能力评估
PCB供应商的选择直接影响产品质量。首先需核查厂商是否具备ISO 9001质量管理体系认证、UL安全认证等资质。其次，通过样品测试验证其工艺水平：检查孔壁粗糙度（影响多层板可靠性）、线路边缘是否毛刺（反映蚀刻精度）、阻焊层与焊盘对齐度等细节。对于高频或高精度板卡，可要求提供阻抗测试报告或切片分析数据。

生产设备水平也是重要参考。拥有激光钻孔机的工厂能加工更小孔径（如0.1mm），适合HDI板；自动光学检测（AOI）设备可大幅降低漏检率。此外，交货周期和最小订单量（MOQ）需与项目需求匹配——原型阶段可选择支持小批量快板的供应商，量产阶段则优先考虑产能稳定的厂商。

成本优化与风险控制方法
在保证性能的前提下，合理控制成本需从设计端入手。例如：

• 将板厚控制在常用规格（如1.6mm），避免定制厚度增加成本。
• 优化布线减少层数：通过调整走线布局，将6层板需求降至4层。
• 拼板设计提升材料利用率，但需注意V-CUT或邮票孔工艺的选择。

同时需防范潜在风险：潮湿敏感型基材（如FR-4）在仓储时需控制环境湿度；无铅喷锡工艺可能因熔点升高影响焊接良率，需提前与SMT厂商沟通工艺参数。

特殊场景下的定制化选择
在某些特定领域，PCB需满足特殊要求：

• 高温环境：选择高Tg值基材（如Tg170℃），避免高温变形。
• 柔性电路：采用聚酰亚胺基材，可弯曲数千次而不断裂。
• 军工级产品：要求板材通过IPC-6012 Class 3标准，并采用金手指镀硬金工艺。
  此时可能需要与供应商联合开发，通过仿真测试验证设计方案。

PCB的选择本质是在性能、成本和交付周期之间寻找平衡点。建议通过“需求分析—参数匹配—样品验证—量产确认”四步法推进：首先明确电路功能、工作环境及寿命要求；其次匹配基材、层数等核心参数；通过打样测试关键指标；最终确认量产一致性。掌握这一方法论，即使面对复杂的PCB选型问题，也能高效制定最优方案。
