专业科普｜电子制造工艺系列

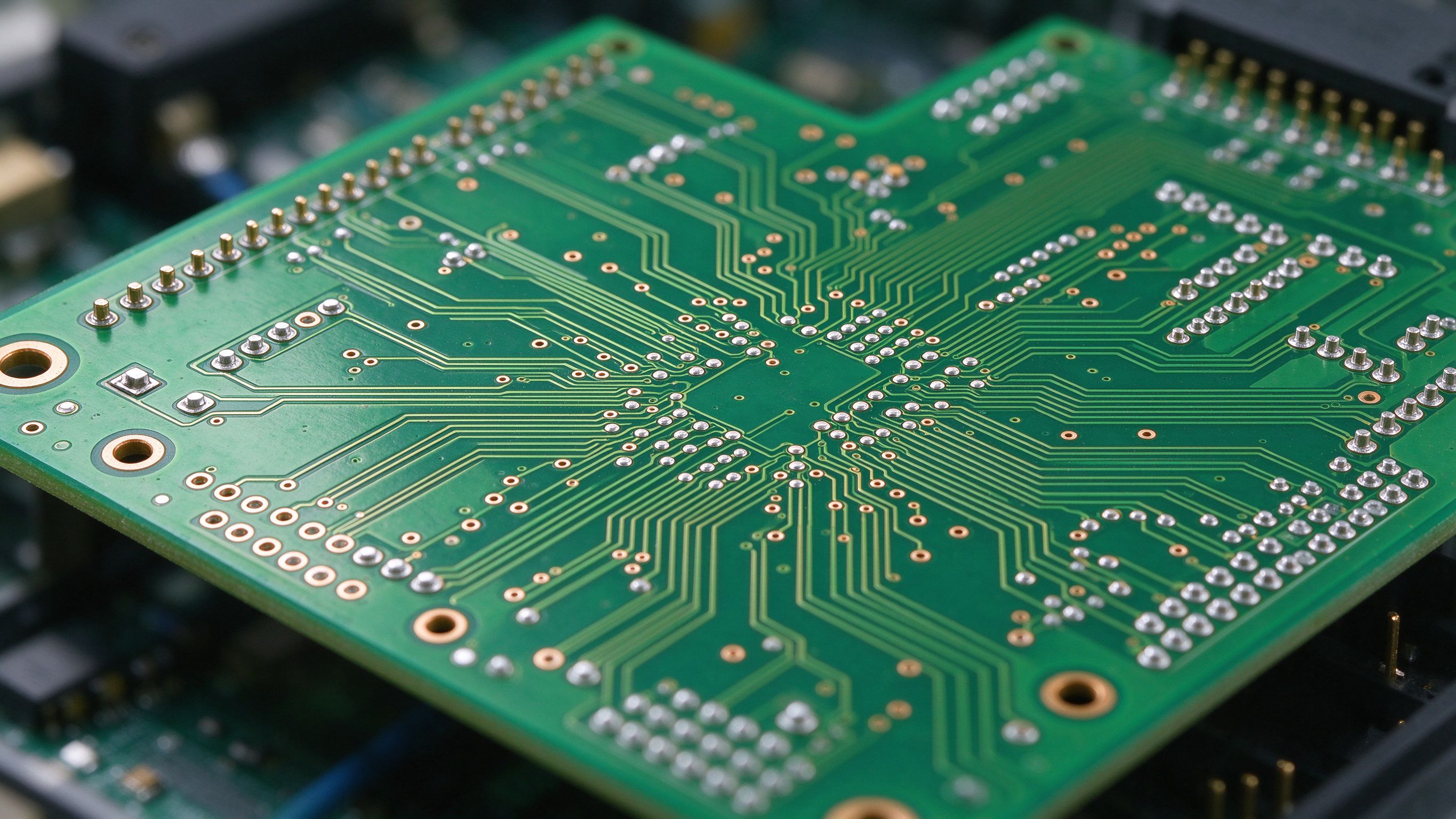

图1：绿色阻焊层的PCB电路板特写（资料图）

你手中的智能手机、桌上的电脑主板、车里的电子控制系统——所有这些电子产品的核心，都离不开一块小小的电路板。从设计师电脑里的一份 Gerber 文件，到最终能驱动设备运行的成品板卡，中间经历了数十道精密工序。这就是电子板卡加工，一门融合了化学、机械、光学与自动化的交叉学科。

本文将带你完整走一遍电子板卡加工的全流程，从裸板制造到元器件贴装，再到质量检测，揭开”电子产品之母”背后的工艺密码。

01 什么是电子板卡加工

电子板卡加工通常包含两个紧密衔接但性质不同的阶段：PCB制造与PCBA组装。前者生产的是”裸板”——一块带有铜线路的绝缘基板；后者则是在裸板上贴装和焊接电子元器件，使其成为具有实际功能的电路模块。

PCB（Printed Circuit Board，印制电路板）被誉为”电子产品之母”。它以玻璃纤维布和环氧树脂为基材，表面通过蚀刻工艺形成精细的铜箔线路，为所有电子元器件提供机械支撑和电气互连。一块普通的四层板，铜线路宽度可能只有几十微米，而高端HDI板的线宽线距已达到30微米以下。

PCBA（Printed Circuit Board Assembly，印制电路板组装）则是在裸板基础上，将电阻、电容、芯片、连接器等元器件精准地焊接到对应位置。如果说PCB是”骨架”，那么PCBA就是为这副骨架注入了”器官”和”神经”，让它真正具备了生命。

02 PCB制造：裸板诞生的精密工艺

一块多层板的制造，本质上是”从内到外”逐层构建的过程。因为内层线路一旦被压合到板子内部，就再也无法触及和修改，所以所有内层图形都必须在压合前完成制作和检验。

内层线路：光刻与蚀刻的艺术

PCB制造的第一步，是在覆铜板上制作内层线路。覆铜板（CCL）是制作PCB的基础材料——一面或两面压有铜箔的玻璃纤维环氧树脂板。工艺过程与照相印刷有异曲同工之妙：

• 贴膜：在清洁后的铜箔表面，热压贴上一层感光干膜。这层薄膜遇到紫外线会发生交联反应，变得不可溶解。
• 曝光：将设计好的线路底片覆盖在干膜上，用紫外光照射。透光区域的干膜固化，不透光区域保持可溶状态。
• 显影：用弱碱溶液溶解掉未曝光的干膜，露出需要蚀刻的铜面。
• 蚀刻：将板子浸入酸性氯化铜或碱性氨水溶液，裸露的铜被化学腐蚀掉，被干膜保护的铜则保留下来，形成线路图形。
• 去膜与检测：去除残余干膜后，进行AOI（自动光学检测），逐像素比对设计数据，排查开路、短路、线宽变异等缺陷。

这一环节的精度直接决定了板子的电气性能。现代工厂已普遍采用LDI（激光直接成像）技术，无需底片，通过紫外激光直接扫描成像，对位精度可达±20微米。

层压：把多层”书”压成一体

内层线路制作完成后，就进入了多层板最关键的工序——层压。工程师将内层芯板、半固化片（Prepreg，简称PP）和外层铜箔，按照设计的叠层顺序像书页一样叠放整齐，然后送入真空热压机。

半固化片是浸渍了环氧树脂的玻璃布，处于半固化状态。在180°C左右的高温和数十公斤压力下，树脂熔融流动，填充所有线路间隙，然后完全固化，将各层牢牢粘合为一块整体。整个过程通常需要60至90分钟，升温速率、压力曲线和冷却速度都经过精密控制，以避免层间错位、气泡和板子翘曲。

以一块常见的1.6mm四层板为例，其叠层结构从外到内依次是：外层铜箔（约35μm）、半固化片（约0.12mm）、内层信号层铜箔、FR-4芯板基材（约1.2mm）、内层电源/地层铜箔、半固化片、外层铜箔——上下严格对称，以平衡热应力。

钻孔与孔金属化：打通层间的”隧道”

层压完成后，整块板子就是一块坚实的复合材料了。接下来需要在上面钻出无数个孔，作为层间电气连接的通道。

机械钻孔采用转速高达每分钟10至20万转的硬质合金钻头，孔径通常在0.2mm以上。对于HDI板上的微盲孔（直径小于0.15mm），则使用激光钻孔——CO₂激光烧蚀树脂，UV激光直接加工铜箔。

但钻出来的孔只是一个玻璃纤维和环氧树脂组成的”绝缘隧道”，必须让孔壁导电，才能实现层间连接。这就是孔金属化工艺：

• 去钻污：用高锰酸钾溶液去除钻孔时高温烧结在孔壁上的环氧树脂钻污，露出内层铜箔。
• 化学沉铜：通过钯催化剂在绝缘孔壁上沉积一层0.3至1微米的薄铜层，作为导电基底。这层铜太薄，不足以承载电流，但足以让后续的电镀能够进行。
• 图形电镀：在外层线路区域电镀加厚铜层至20微米以上，同时孔壁铜厚也同步增长，满足IPC标准对通孔可靠性的要求。

外层图形与阻焊：最后一层”外衣”

外层线路的制作原理与内层类似，但采用”正片工艺”——先电镀加厚需要保留的线路和焊盘，镀上一层锡作为蚀刻保护层，然后去膜、蚀刻、退锡，最终留下精确的铜线路。

线路完成后，板子还要穿上两层”外衣”：

阻焊层：这就是我们看到的PCB绿色（也有蓝色、黑色、红色等）那层漆。它是一种液态感光环氧油墨，通过丝网印刷或喷涂覆盖整板，曝光显影后只在焊盘位置开窗露出铜面。阻焊层的作用是保护铜箔不被氧化、防止焊接时相邻焊盘之间短路。

表面处理：裸露的焊盘如果直接暴露在空气中会迅速氧化，影响可焊性。因此需要在焊盘表面做一层保护处理。常见的方式包括：喷锡（HASL）、有机保焊膜（OSP）、化学镍金（ENIG）、沉银、沉锡等。其中化学镍金因其平整的表面和优异的可焊性，广泛应用于BGA等细间距器件的板卡。

最后，经过外形铣切（将大板切割成单个小板）和电气测试（飞针测试或针床测试，验证所有网络导通），一块合格的裸PCB就诞生了。

03 SMT贴片：元器件的”精准贴装”

裸板送到组装车间后，就进入了PCBA阶段。现代电子产品中超过80%的元器件采用SMT（Surface Mount Technology，表面贴装技术）工艺——元器件直接贴装在PCB表面，无需穿孔。

锡膏印刷：第一道关口

SMT的第一步是印刷锡膏。锡膏是由微小焊锡球悬浮在助焊剂中形成的膏状混合物。工艺上，先在PCB上方精准对齐一块激光切割的不锈钢钢网，钢网上对应焊盘的位置开有镂空窗口。刮刀以恒定压力和速度刮过钢网表面，锡膏透过窗口沉积到下方的焊盘上。

别小看这一步——行业统计显示，SMT焊接缺陷中约60%至70%可以追溯到锡膏印刷环节。钢网厚度（通常100至150微米）、开孔面积比、刮刀压力和脱模速度，每一个参数都影响着锡膏沉积量。印刷完成后，SPI（锡膏检测仪）会用3D测量技术逐点检测每个焊盘上锡膏的体积、高度和位置，在元器件贴装之前就拦截印刷缺陷。

高速贴装：每分钟数万颗

锡膏印好后，板子进入贴片机。这台机器是整个SMT产线的核心——它通过真空吸嘴，从料带或托盘上拾取电阻、电容、芯片等元器件，精准放置到对应的焊盘上。

现代高速贴片机每小时可贴装3万至8万个元器件，贴装精度达到±25微米甚至更高。对于0201（尺寸仅0.6×0.3mm）这样的微型元件，贴装偏移量必须控制在焊盘宽度的四分之一以内。机器配备视觉识别系统，通过板上的基准点（Fiducial Mark）自动校准位置偏差，补偿板子的拉伸和设备的漂移。

回流焊：让锡膏熔化结晶

贴装好元器件的板子，接下来要穿过回流焊炉——一条带有多个独立控温温区的隧道式烤箱。板子在传送带上匀速前行，经历四个温度阶段：

• 预热区：从室温缓慢升温至约150°C，速率控制在每秒1至3°C，激活助焊剂，挥发溶剂，避免热冲击。
• 浸润区：在150至200°C保持60至120秒，让整板温度均匀，助焊剂充分清除焊盘和元件引脚表面的氧化物。
• 回流区：快速升温至峰值温度（无铅锡膏约245至250°C），锡膏完全熔化，在焊盘和元件引脚之间润湿铺展，形成金属间化合物层。液相线以上时间通常控制在40至90秒。
• 冷却区：以每秒2至6°C的速率受控冷却，让焊点快速凝固，形成细密的金相组织。冷却过快会产生内应力，过慢则导致晶粒粗大、焊点强度下降。

一块双面贴装的板子需要过两次回流焊——先贴元件较少的一面，再翻过来贴另一面。第二面过炉时，第一面的元器件依靠焊点表面张力的”抓力”保持不掉落；较重的元件则需要预先点胶固定。

04 DIP插件与波峰焊：传统工艺的坚守

尽管SMT已是主流，但并非所有元器件都适合表面贴装。大型电解电容、电源连接器、变压器、大功率器件等，仍然需要通过DIP（Dual In-line Package，双列直插）工艺——将元器件引脚穿过PCB上的通孔，在底面焊接固定。这种方式的机械强度更高，能承受更大的电流和应力。

DIP元器件通常由人工或自动插件机插入通孔后，板子被送入波峰焊机。波峰焊的原理是：液态焊锡从喷嘴涌出形成一个恒定的锡波，PCB底面水平掠过锡波表面，所有通孔引脚在同一时间完成焊接。焊接前先喷涂助焊剂并预热，以去除氧化、减少热冲击。

对于同时有SMT和DIP的混装板，如果底面有SMT元件，整板波峰焊会损坏它们。这时就需要选择性焊接——可编程的喷嘴只对特定位置的通孔引脚局部喷锡，速度比波峰焊慢，但保护了敏感的表面贴装元件。

05 质量检测：多重防线的”电子眼”

电子板卡加工是一个对可靠性要求极高的行业——一块汽车电控板的焊点缺陷，可能意味着安全事故；一块医疗设备板的故障，可能危及生命。因此，现代化的电子制造工厂构建了多层次的质量检测体系。

AOI自动光学检测是最常用的检测手段。高分辨率工业相机在回流焊后扫描整板，通过图像比对和AI算法识别缺陷：缺件、偏移、极性反接、立碑（元件一端翘起）、桥接短路、少锡、多锡等。AOI在SMT产线上通常设置两道关卡——炉前检测贴装错误，炉后检测焊接缺陷。

但AOI有一个盲区：BGA（球栅阵列封装）、QFN等底部引线器件的焊点完全藏在芯片封装下方，光学检测根本看不到。这时就需要X-Ray检测——用X射线穿透封装体，观察内部焊球的成型情况、空洞率、是否存在枕头效应（Head-in-Pillow，焊锡球接触但未熔合）等隐藏缺陷。对于航空航天、医疗等高可靠性产品，BGA焊点的X-Ray检测是强制要求。

光学和X-Ray检测的是”外观对不对”，而电气测试验证的是”功能行不行”。ICT在线测试通过针床治具接触板上的测试点，逐个测量电阻、电容值，排查开路、短路和错件。FCT功能测试则是给板子通上电，模拟实际工作条件，验证它是否真的能完成设计功能——输出电压对不对、通信接口通不通、传感器读数准不准。

06 行业趋势：智能化与精密化

随着AIoT、汽车电子和高性能计算的发展，电子板卡加工正朝着两个方向演进：更精密、更智能。

精密化方面，线宽线距从传统的6/6mil向3/3mil甚至更细推进，微盲孔孔径从0.2mm缩小到0.1mm以下，01005（0.4×0.2mm）微型元件已在量产中广泛使用。类载板（SLP）和IC封装基板等高端产品，将PCB制造工艺推向了半导体封装的边界。

智能化方面，AI视觉检测正在替代传统AOI的算法阈值，通过深度学习识别更复杂的缺陷形态，大幅降低误报率。数字孪生技术开始应用于回流焊炉温曲线的仿真优化，在实际生产前就能预测焊点温度分布和空洞趋势。SPC（统计过程控制）平台实时汇集各工位数据，当某个工位的缺陷率出现上升趋势时，系统自动预警，实现从”事后检验”到”事前预防”的转变。

与此同时，环保要求也在重塑行业工艺。无铅焊料（以SAC305锡银铜合金为主）已成为出口产品的标准配置，蚀刻液回收、废水处理、无卤素基材等绿色制造要求，贯穿了从PCB到PCBA的整个产业链。

07 结语

从一张Gerber文件到一块功能完整的电子板卡，中间经历了内层光刻、真空压合、微孔电镀、锡膏印刷、高速贴装、回流焊接、光学检测等数十道工序，每一道都涉及微米级的精度控制和化学、物理、机械、光学的交叉应用。

这就是电子板卡加工——一门看似不起眼，却支撑着整个数字世界的基础工艺。每一台你正在使用的电子设备背后，都有无数块这样的板卡，在精密工业的加持下安静运行。
